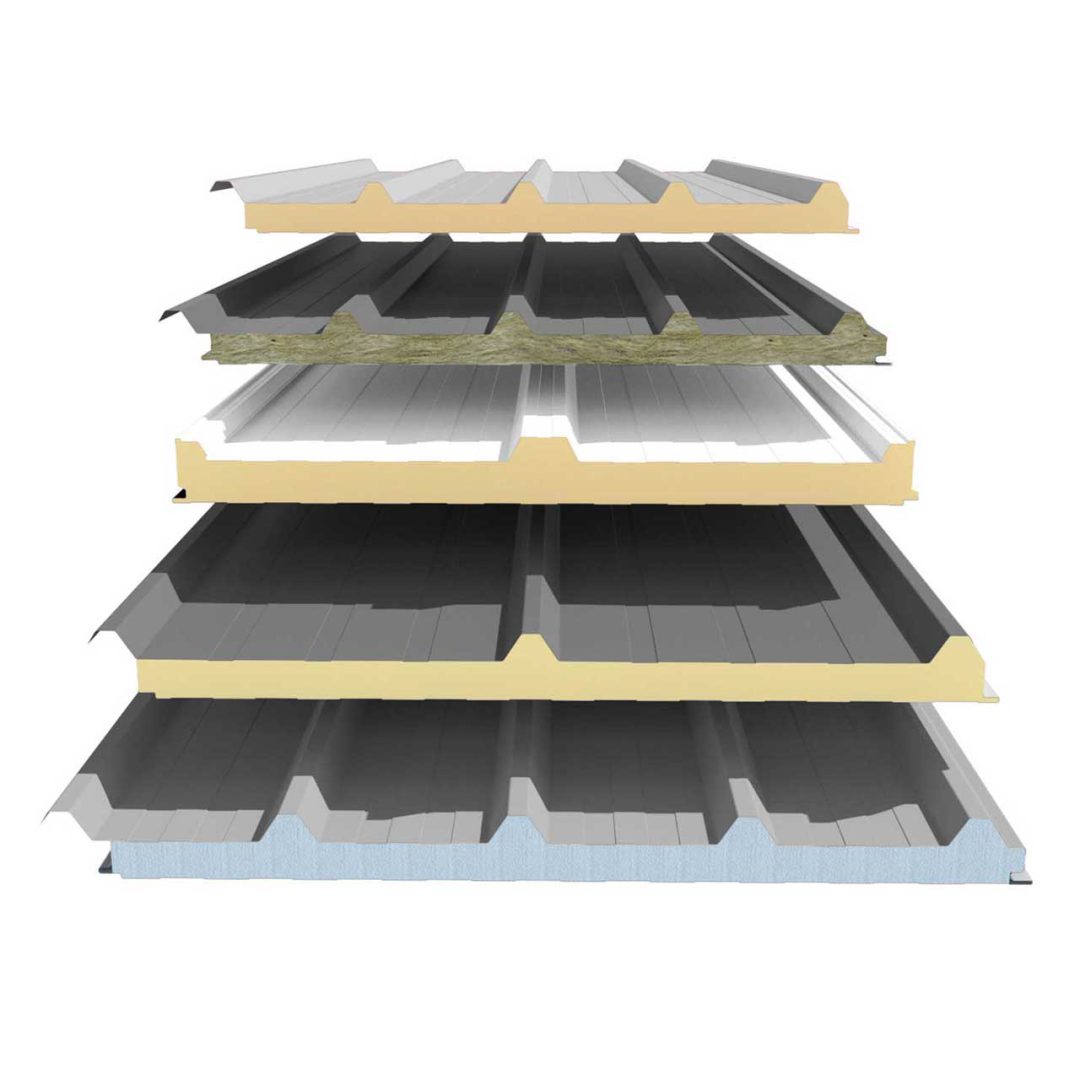

Кровельные Панели
Кровельне Сэндвич-панели
Читать дальше

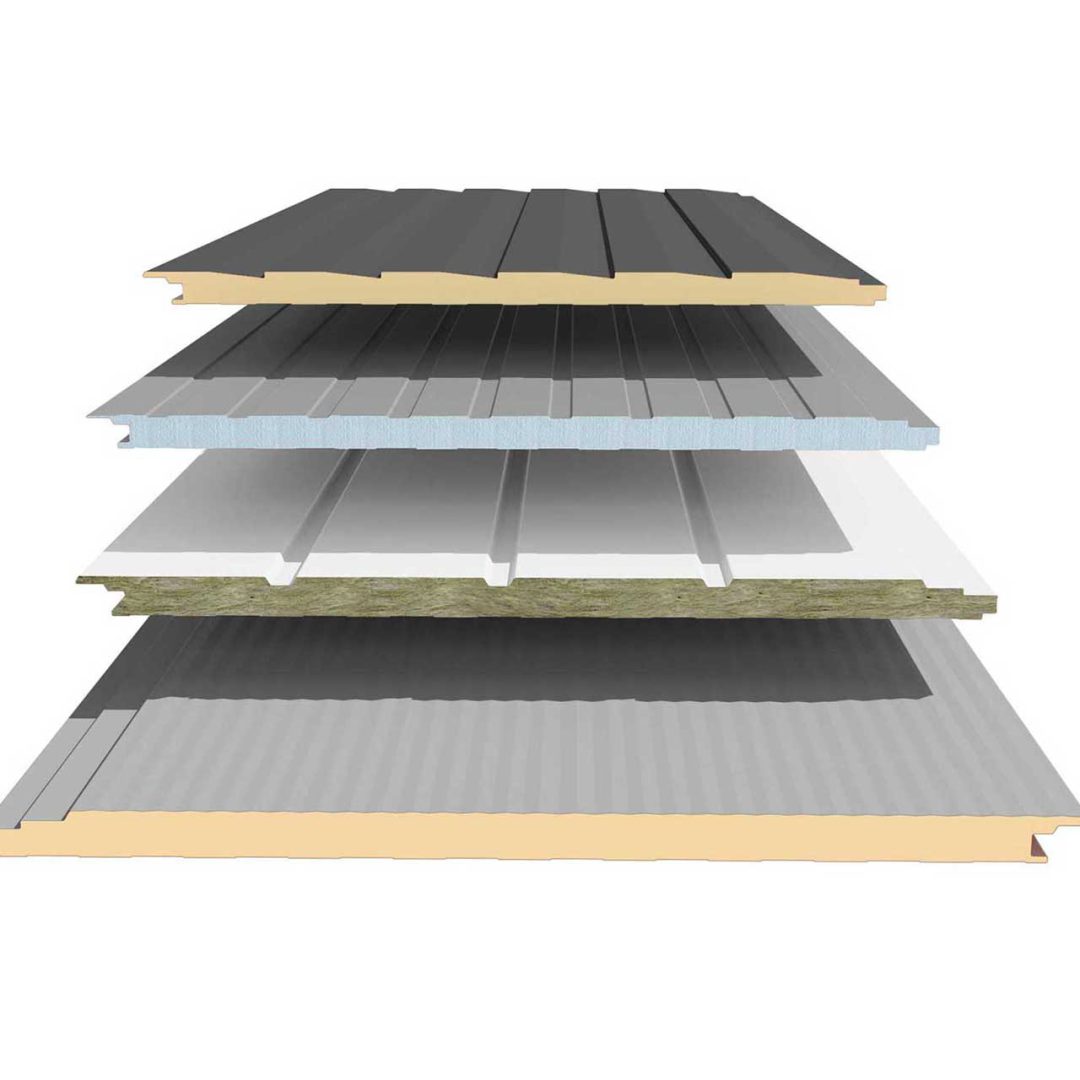

Фасадные Панели
Фасадные Сэндвич-панели
Читать дальше

Годовая производственная мощность Hekim panel составляет 4.000.000 м2. На объекте с производственными возможностями изготовления панели шириной от 600 мм до 1250 мм и длиной 16 000 мм, можно производить 3х или 5 ребристые кровельные панели толщиной от 40 мм до 150 мм, и стеновые (фасадные) панели трех различных типов (система-Н, скрытый винт и пропускной системы). Наши продукты, предлагаемые рынку под торговой маркой HekimPanel, привносят новую динамику на рынок с множеством различных альтернатив и предлагают экономичные решения отвечающие потребностям конечных пользователей, нуждающихся в различных продуктах в короткие сроки.

Сертификаты качества

Сертификаты качества HekimPanel

Poliüretan Dolgulu Panel (PUR) CE Beyanı Belgesi
Панель с полиуретановым наполнением, Российский сертификат пожарной безопасности
Российский Сертификат пожарной безопасности панели с наполнением EPS
Сертификат CE декларации на панели с наполнителем минеральной ваты
Сертификат CE на кровельные панели с наполнителем из пенополистирола
Сертификат CE на панель с полиуретановым наполнением (ПИР)
Сертификат CE на фасадную панель с наполнителем из EPS
Сертификат ГОСТ-Р на полиуретановую сэндвич-панель
Сертификат ГОСТ-Р на сэндвич-панель EPS
Сертификат пожарной безопасности на панели с наполнителем минеральной ваты, Россия
Сертификат производственной квалификации
Сэндвич-панель из минеральной ваты Сертификат ГОСТ-Р
ХекимПанель EPS – Сертификат TSE для минеральной ваты
ХекимПанель ПИР – Сертификат PUR TSE

Лабораторные Работы

Лабораторные работы HekimPanel

HEKİMPANEL непрерывно прилагает усилие для обеспечения удовлетворенности клиентов, их ожидания и качество нашей продукции, на высоком уровне. Кроме того, нашей основной целью является достижение удовлетворенности клиентов во всех этапах сотрудничества с компанией Hekim Panel начиная с проектирования вместе с компетентной дилерской сетью, производством, маркетингом и послепродажным обслуживанием, охватывающим все процессы, начиная с первого контакта клиента с нашей компанией, и заканчивая доставкой материала.

HEKİMPANEL имеет сертификат системы менеджмента качества ISO9001: 2008 и сертификат TS EN 14509 / AC: 2009, подтверждающий что все контроли качества процессов начиная от сырья до этапа производства и отправки материала выполняются в пределах нашей компании. Самонесущие двухслойные изоляционные панели с металлическим покрытием изготовленные в заводских условиях имеют сертификат соответствия TSE. В рамках сертификации на объекте была создана лаборатория, позволяющая проводить тесты по сертификации. Кроме того, в лабораториях (TSE, ITU и TUBITAK) в соответствии со стандартом TS EN 14509: 2009 проводятся испытания по механическим свойствам поверхности, прочности на сдвиг и модуль сдвига, прочность на сжатие и модуль скольжения, прочность на растяжение, пластическая деформация, предел изгибающего момента на центральной опоре, реакция на пожар и т. д.).

В частности, в нашей собственной лаборатории постоянно проводятся необходимые испытания в соответствии с требованиями TS EN 14509: 2009. Контроль качества и проверка продукта проводятся непрерывно по всей линии начиная с сырья и заканчивая конечным продуктом.

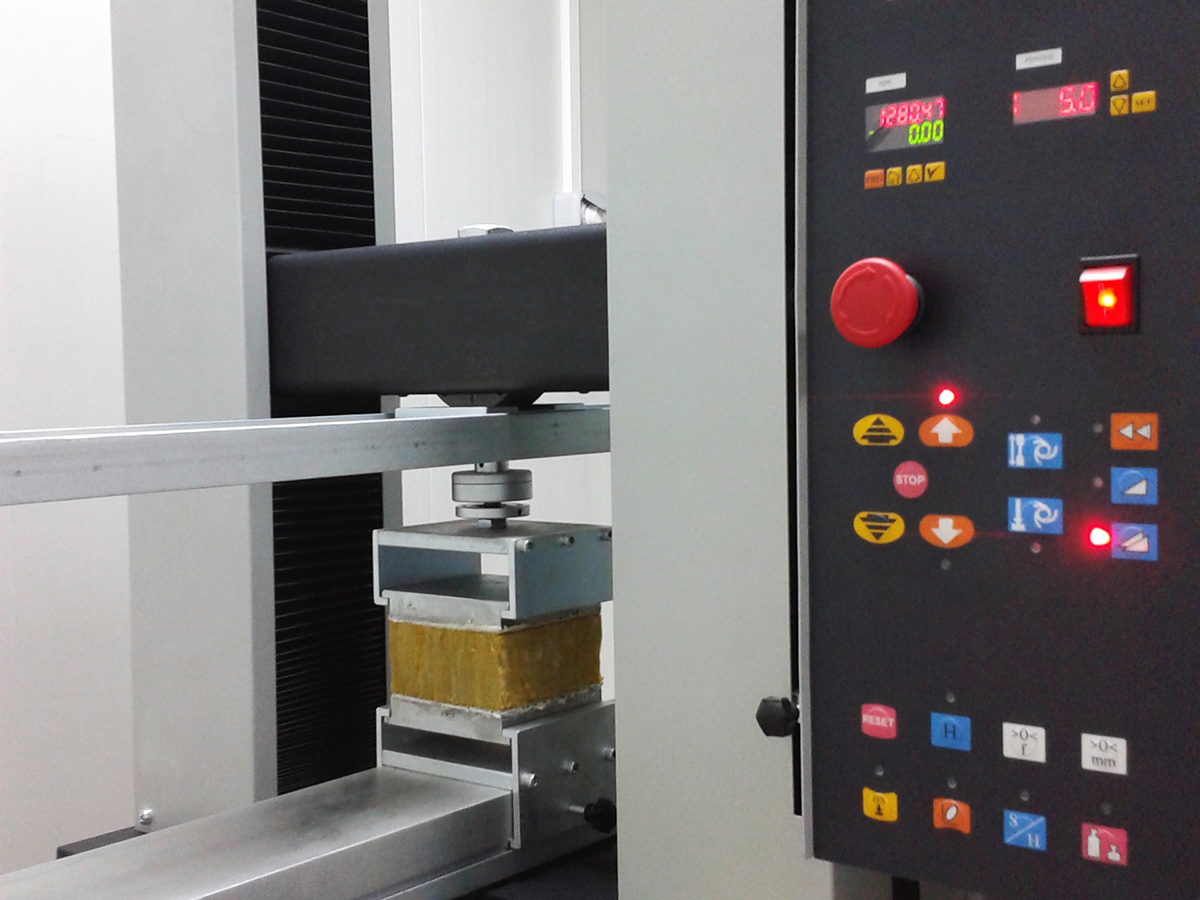

ИСПЫТАНИЯ ПРОЧНОСТИ ПРИ РАСТЯЖЕНИИ И СКОЛЬЖЕНИИ ПРОВОДЯТСЯ В ПРЕСС-УСТРОЙСТВАХ МОЩНОСТЬЮ 10 КН.

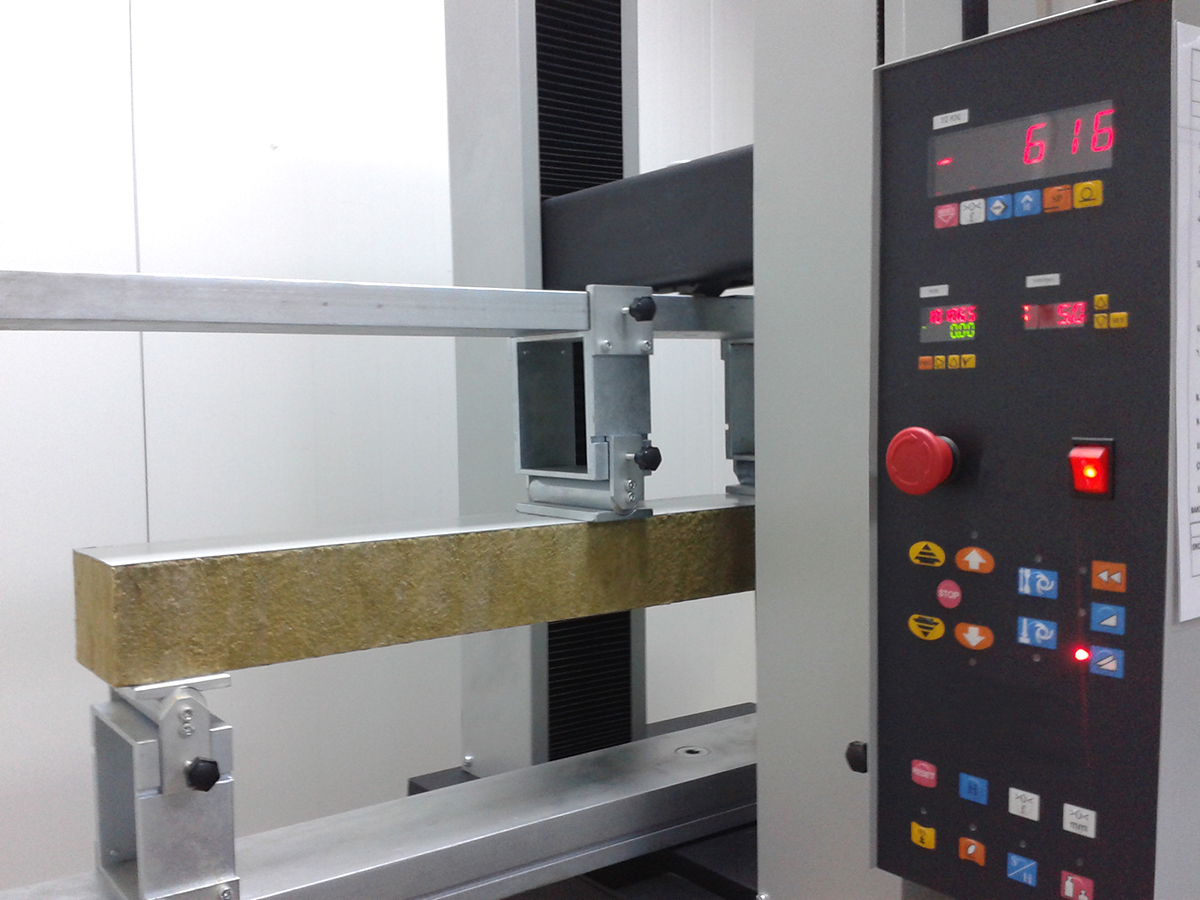

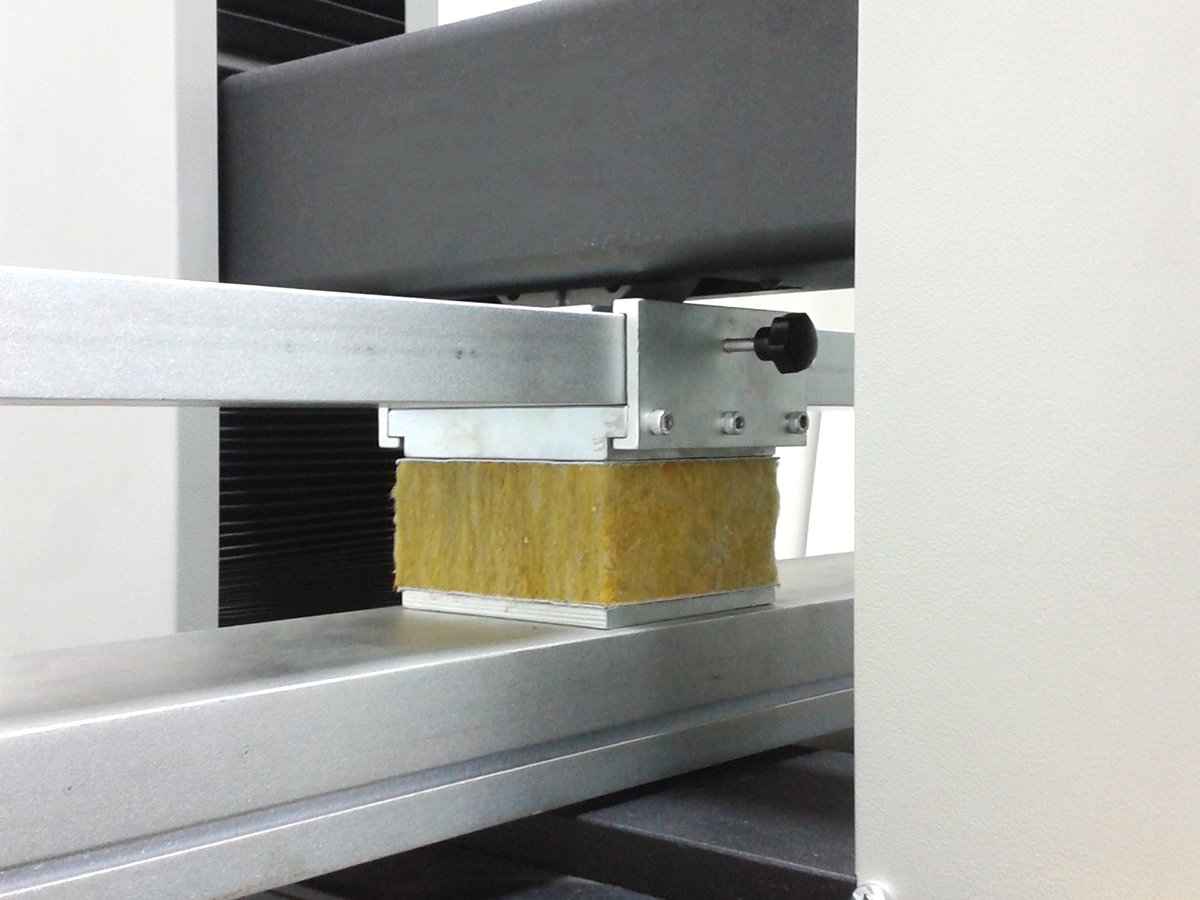

ИСПЫТАНИЯ ПРОЧНОСТИ ПРИ СКАЛЫВАНИИ И МОДУЛИ ИСПЫТАНИЯ ПРОЧНОСТИ ПРИ СКАЛЫВАНИИ И МОДУЛИ ИСПЫТАНИЯ ПРОЧНОСТИ ПРИ СЖАТИИ И МОДУЛИ ИСПЫТАНИЯ ПРОЧНОСТИ ПРИ СЖАТИИ И МОДУЛИ ИСПЫТАНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ОТРЫВЕ ИСПЫТАНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ОТРЫВЕ
ПРОДУКТЫ И СЫРЬЕВЫЕ МАТЕРИАЛЫ, ПОДЛЕЖАЩИЕ КОНТРОЛЬЮ В СУШИЛЬНОМ ШКАФЕ, ОЖИДАЮТСЯ НА НЕОБХОДИМОЙ ТЕМПЕРАТУРЕ В ТЕЧЕНИЕ НЕОБХОДИМОГО ВРЕМЕНИ ДЛЯ ПОЛУЧЕНИЯ ЭФФЕКТА СТАРОСТИ ПРОДУКТА, ЗАТЕМ ПРОИЗВОДИТСЯ ИСПЫТАНИЕ.
ИСПЫТАНИЕ НА НАГРЕВ ИСПЫТАНИЕ НА НАГРЕВ ИСПЫТАНИЕ НА НАГРЕВ ИСПЫТАНИЕ НА НАГРЕВ
Стойкость к холоду проверяется хранением продуктов в морозильной камере.
ИСПЫТАНИЕ НА ОХЛАЖДЕНИЕ ИСПЫТАНИЕ НА ОХЛАЖДЕНИЕ ИСПЫТАНИЕ НА ОХЛАЖДЕНИЕ ИСПЫТАНИЕ НА ОХЛАЖДЕНИЕ

Транспорт, Хранение и Защита

Инструкция по Транспортировке, Хранению и Защите

Hekim Panel производится в соответствии с Системой управления удовлетворенности клиента TS EN 14509 и TSE – ISO 10002, материалы загружаются в транспортные средства с максимальной осторожностью на заводе. После транспортировки следует быть внимательным при разгрузке продукции на строительной площадке и хранить в зависимости от природных условий.

Важное объявление!

Убедитесь, что поверхности панелей находятся на одинаковой стороне после удаления защитных пленок во время монтажа. Оттенки красок панелей из разных партий могут быть разными. Поэтому нужно использовать панели из одной партии или соблюдать даты и предупреждающие надписи.

Транспортировка

При подъеме краном защищайте края материала от придавливания и устанавливайте подставки в соответствующие места с размерами

Необходимо использовать кран при разгрузке материалов от транспортного средства на строительную площадку, на крышу или от транспортного средства прямо на крышу.

В частности, для кипов длиною более 8 метров риск повреждения материала должен быть сведен к минимуму. В этих операциях нужно использовать подходящий для этих условий кран.

Упаковки с длиной кипа 6-8 метров можно разгрузить с помощью с широко вилочных погрузчиков (~ 3,5 м) и если они меньше 6 метров тогда с помощью узко вилочных погрузчиков (~ 1,2 м). При разгрузке с помощью вилочного погрузчика, следует убедиться, что длина краев кипа не превышают 2,5 метра от вилы погрузчика.

Факторы, которые следует учитывать при использовании крана;

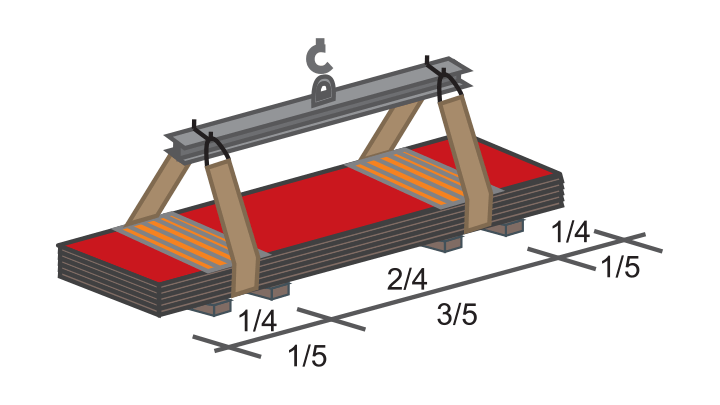

  • Для равномерной транспортировки кипа с помощью крана необходимо соблюдать указанные ниже размеры и длины адаптера. Для панелей длиной более 9 м количество соединений адаптера с панелями должно быть не менее в 3 точках.
  • Используемые канаты должны быть нейлоновыми, пеньковыми или шелковыми, а не стальными или цепными.
  • Чтобы канаты не давили края материала, нужно разместить деревянные клинья в местах где канаты касаются верхней и нижней сторон панели, как показано на рисунке ниже. Клинья должны выпирать на 3-5 см от кипа.
  • В случае перенесения материалов на крышу в кипах, нужно обратить внимание на то, чтобы вес кипа был равномерно распределен по несущей системе и чтобы кипа была размещена сверху балки (стропилы). Организование расположения кипов, для обеспечения минимальной горизонтальной транспортировки на крыше, будет полезным в плане безопасности труда.
Ручная укладка

Если материал забирается вручную из стопы, необходимо соблюдать следующие пункты, чтобы избежать царапин, особенно на окрашенных листовых панелях и однослойных трапециях.

Если поддон стопы короткий, тогда поднимите материал за оба конца, если он длинный, тогда поднимайте с обоих конец и посередины, не тяните. Если будете тянуть материал может исцарапаться, особенно на окрашенных панелях.

Перемещение и транспортировка панелей длиной более 4 метров нужно выполнять как минимум тремя людьми. Сначала нужно поднят вертикально вверх и перенести вертикально, как показано ниже.

  • Материал нельзя тянуть с одного конца.
  • Материал нельзя скатывать или тянуть на брусьях при перенесении на крышу.
  • При подъеме материала из стопы или его перенесения на крышу короткие материалы (≤ 4 м) нужно держать с обоих концов, а длинные материалы (> 4 м) – с обоих концов и посередины сохраняя баланс.
  • При транспортировке материала нельзя наступать или ходить по материалу находящийся ниже.
  • Если на панели оставлены уши для удерживания при продольном перекрытии на крыше, панель не следует поднимать, удерживая это уши.
Хранение

Панели, которые останутся на строительной площадке долго, по возможности, разместите в закрытом помещении.

Если материалы не будут установлены сразу, их нужно уложить в подходящем месте на строительной площадке, где они не будут перемещены. Во время укладки или сборки следует использовать оборудование, защищающие края панели и мест стыка на краях панели. Нельзя устанавливать поврежденные во время укладки или сборки панели. В противном случае образуются визуальные дефекты на поверхности панелей.

В случае необходимости долгого хранения первым выбором должен быть закрытое складское помещение. Помимо этого, материалы, в закрытом помещении, не должны быть лишены проветривания. (Разница температуры в зоне хранения не должна превышать Δ 10 ° C, а относительная влажность не должна превышать 70%.). Причина хранения в закрытом помещении и проветривания заключается в предотвращении попадания воды и накопления влаги между материалами. Вода или влага, попадающая между двумя панелями, вызывает образование пузырей краски в местах соприкосновения материалов. Эти пузыри повреждают структуру материала и вызывают искажение внешнего вида.

Если будет решено оставить панелей на открытой площадке несколько дней, их нужно укрыть полиэтиленом или брезентом, предотвращая прикосновение других материалов и обеспечивая проветривание.

Особенно окрашенные листовые панели с защитной пленкой должны быть защищены от солнца. Тонкие полиэтиленовые пленки защищающие окрашенный лист сложнее удалить после монтажа, так как они будут прилипнут больше к панелям при длительном воздействии солнечного света.

Форма складывания

Независимо от времени хранения, при складывании следует обратить внимание на следующие точки и размеры.

  • Максимум 3 кипа можно ложить друг на друга. Общая высота не должна превышать 2,7 см
  • Вклинивание кипов нужно делать с наклоном (примерно ~ 2-3%).
  • Высота клина должна быть 6-10 см, а расстояние между клинами не должно быть более 1,5 см.
  • Если под кипой находится деревянный поддон, под концами кипы, свисающими с поддона нужно разместить клинья с высотой поддона.
  • Клинья между кипами должны быть размещены по одной линии совпадающим образом друг на друга.
  • В качестве клиньев следует использовать клинки из пенопласта.
  • Нельзя наступать и ходить на панели.
  • Пол, на котором будут размещены панели, должен быть ровным.

Защитите панели от внешних воздействий, даже при кратковременном ожидании, и выберите место для хранения с легким наклоном, чтобы избежать скопления воды.

Монтаж

Панели длиной более 4 метров должны транспортироваться для перемещения или сборки не менее чем тремя людьми. Во-первых, панель следует поднять и нести вертикально следующим образом.

Перед загрузкой и сборкой панелей необходимо убедиться, что тип, цвет и толщина продукта соответствуют накладной и заказу, а также сообщить о любых различиях. ХекимПанель не несет ответственности за уведомление о несоответствующем продукте после его загрузки и установки.

Монтаж стеновых панелей должен осуществляться путем крепления панелей к горизонтальным и вертикальным подъемным устройствам в зависимости от направления монтажа или путем подъема панели с помощью вакуумной подъемной системы и подъемных тросов. Перед началом сборки следует обратить внимание на продольную ровность прогонов, разницу в высоте между влюбленными и на то, что прогоны и водостоки находятся в одной плоскости, здание находится горизонтально на канате и в квадрате на фасаде, по вертикали неглубоко и ровно. Панель нельзя монтировать на неподходящих конструкциях, по возможности следует предварительно отремонтировать и исправить.

По возможности нельзя резать панели на строительной площадке. ХекимПанель не несет ответственности за царапины, поломки и деформации, вызванные резкой, если резка будет производиться.
  • При установке, после снятия защитных пленок с панелей, убедитесь, что монтажные поверхности находятся на одном фасаде. Поскольку в пакетных панелях есть отдельные панели, краска может отличаться по тону. Всегда следует использовать панели одной и той же партии или обращать внимание на даты и предупреждающие надписи.
  • Материал не следует тянуть за один конец.
  • Пока материалы укладываются на крышу, их нельзя сдвигать или тянуть за прогоны.
  • Когда материал поднимается из штабеля или транспортируется на свое место на крыше, короткие материалы (4 м) должны удерживаться с обоих концов, длинные (> 4 м) - с обоих концов и посередине, сбалансированно.
  • На нижележащий материал нельзя наступать или ходить во время переноски материала.
  • Если на панелях остается выступ для перекрытия, панель не следует поднимать, удерживая за этот выступ.
  • Во время сборки запрещается производить резку панелей с помощью каменного двигателя или аналогичного искрового станка. Если разрез был сделан случайно, заусенцы разреза следует удалить и перекрасить. В противном случае заусенцы, образовавшиеся после резки, прилипнут к поверхности, со временем повредит краску и возникнет ржавчина.
Предупреждение и информация для темных панелей

Цвета поверхности панелей в основном делятся на панели очень светлого, светлого и темного цвета.

Группы очень светлых цветовых Ral Коды: 1013-1015-1016-6019-7035-7047-9001-9002-9003-9010
Группы светлых цветов Коды Ral: 1002-1003-1004-1014-1017-1021-1023-2003-2004-2008-2009-5012-5018-5024-6018-6021-7000-7040
Группы светлых цветов Коды Ral: 3000-3002-3004-3009-3005-3011-5002-5003-5010-5017-6000-6002-6005-6029-7012-7015-7016-
7021-7022-7026-7043-8001-8003-8011-8012-8015-9004-9005-9006-9007-9017

В результате; Особенно в очень жарких регионах возникает серьезная разница температур (t) между внутренней и внешней поверхностями. Четыре различных самых низких зимних температуры, в зависимости от широты, высоты над уровнем моря и расстояния до моря в Европе и нашей стране. значение (T1).

Зимой T1 = 0 ° C, -10 ° C, -20 ° C и -30 ° C.
Очень светлые цвета T1 = +55°C
Светлые цвета T1 = +65°C
Тёмные цвета T1 = +80°C

Температура T1 внешней поверхности имеет самую высокую летнюю температуру в зависимости от цвета и отражательной способности поверхности.

В то время как в расчетах учитываются максимальные температуры летом, по умолчанию температура зимой составляет -20 ° C.

В расчетах использовалась температура окружающей среды внутри здания 20 ° C.

Поэтому в расчетах учитываются следующие градиенты температуры.

Для всех оттенков цвета Разница температур (Δt) между внутренней и внешней поверхностями.
Очень светлые цвета Δt = 35°C (55-20)
Светлые цвета Δt = 45°C (65-20)
Тёмные цвета Δt = 60°C (80-20)

Как видно из значения T1, группы темного цвета могут подвергаться большей тепловой нагрузке, чем светлые. Группы темного цвета будут расширяться больше, потому что они будут поглощать больше солнечной энергии. Поскольку две поверхности панели сделаны из металла, температура внутреннего металла и внешней металлической поверхности будет разной. Поскольку эта разница будет больше, особенно в темных панелях, расширение металла из-за термической нагрузки может вызвать усадку и волнистость на поверхности. Разница температур может увеличиваться во время и после установки. Если предполагается использование панелей темного цвета, конструкция здания должна проектироваться с учетом тепловой нагрузки. Ответственность за предотвращение деформации и изменения формы, которые могут произойти в результате игнорирования предупреждений, лежит на проектировщике. HekimPanel не несет ответственности за эти деформации внешней поверхности и не дает никаких гарантий.

Чтобы свести к минимуму деформацию темных панелей, необходимо уделять максимум внимания следующим моментам.

  • Толщину панелей и толщину металла следует выбирать в соответствии со статическими таблицами в проекте. В панелях из минеральной ваты, особенно в панелях из минеральной ваты, внешний слой полиуретановых панелей должен иметь толщину 0,60 и выше в зависимости от цвета и состояния проекта. Для темных панелей рекомендуется значение 0,60 и выше.
  • Монтаж следует производить в жаркую погоду, чтобы минимизировать тепловую нагрузку. Температура должна быть не ниже +10 ° C и выше. По возможности делать это нужно в ясную и солнечную погоду.
  • Длина панелей на фасаде не должна превышать 6 метров. Если пройдет, толщину металла следует увеличить, а если это полиуретан, следует отдавать предпочтение прочным формам (например, фасадной форме с 5 швами с микротечением). Или размер следует определять с учетом тепловой нагрузки. Количество прогонов должно быть сведено к минимуму, особенно на фасадных панелях темного цвета (6 точек болта и выше принимаются в качестве длинных панелей, включая верхние и нижние вершины, и они имеют высокий риск). Другие нагрузки следует устранять путем увеличения толщины панели и толщины металла панели. На одном пролете тепловая нагрузка минимальна. В фасадных панелях полной пазухи нет ограничения по высоте.
  • Конструкция панели должна быть безупречной в горизонтальном и вертикальном направлениях.
  • Максимальное внимание следует уделять правилам, когда панели выгружаются и хранятся .
  • Даже при соблюдении всех этих условий ХекимПанель не гарантирует и не несет ответственности за однородную гладкость поверхностей темных панелей.

Технические Детали

Технические Детали HekimPanel

Аксессуары

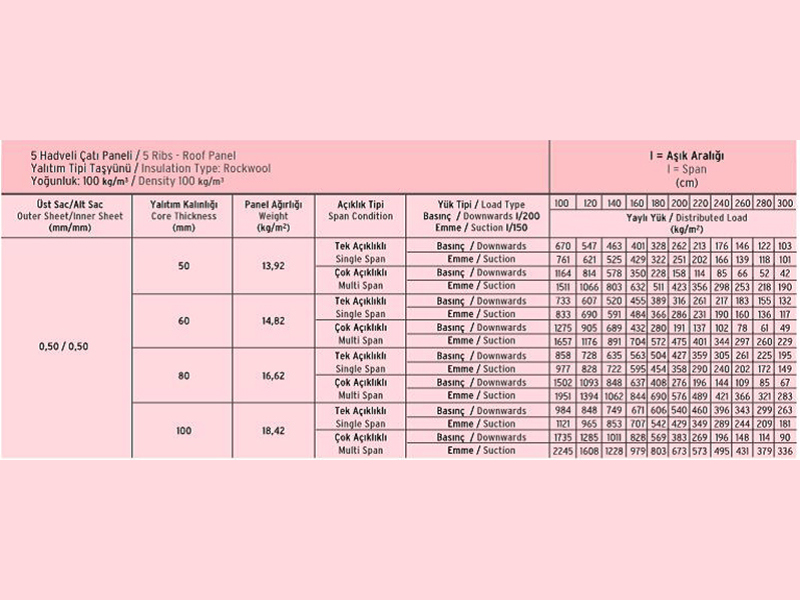

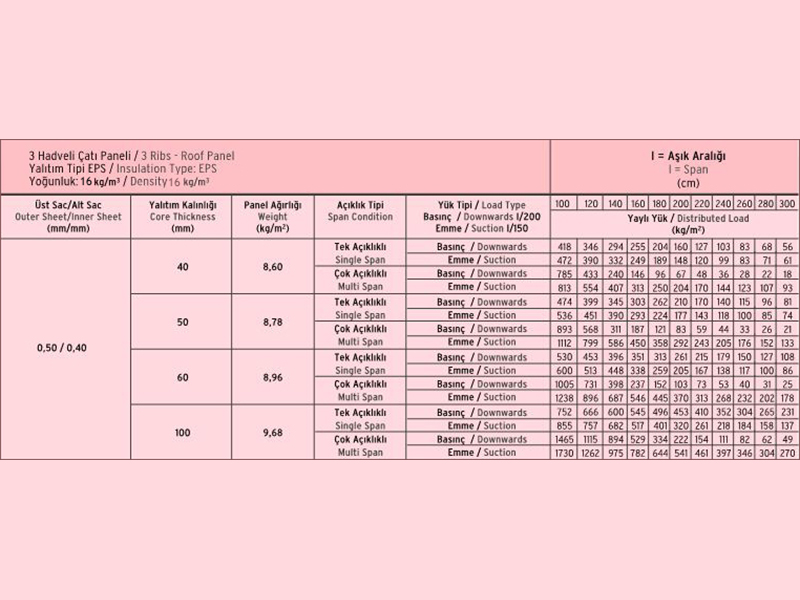

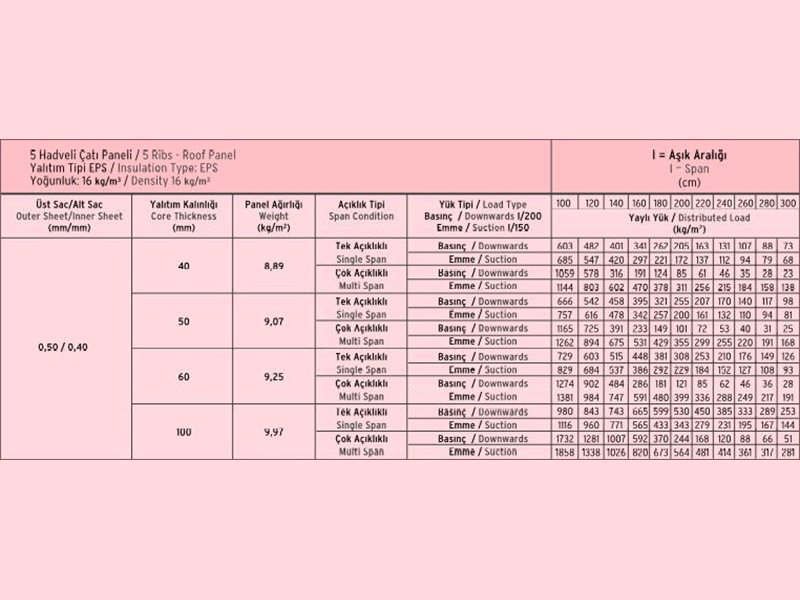

Таблицы Несущей Способности
3х Реберные Кровельные Панели 3х Реберные Кровельные Панели 5 Реберные Кровельные Панели с Пенополистиролом 5 Реберные Кровельные Панели с Пенополистиролом 5 Реберные Кровельные Панели с Минеральной Ватой 5 Реберные Кровельные Панели с Минеральной Ватой
Структурные значения
Внутренние и внешние поверхности
Тип металла: Оцинкованный Стальной Лист Толщиной 0,40-0,50-0,60-0,70-0,80-0,90-1,00 мм
Тип краски: полиэстер (грунтовка 7 микрон + последний слой 10 микрон), PVDF или пластизоль
Цвет: Каталог цветов RAL
Защита: Защитная полиэтиленовая пленка может быть нанесена на одну или обе поверхности для защиты от возможных повреждений при транспортировке и монтаже.
Изоляция
Тип изоляции: Минеральная вата или пенополистирол
Плотность: минеральная вата 110 кг/м3 – пенополистирол 16 кг/м3
Класс огнеупорности: Минеральная вата класс A2S1d0 – пенополистирол класс E
Толщина: 40 – 50 – 60 – 70 – 80 – 100 – 120 мм
